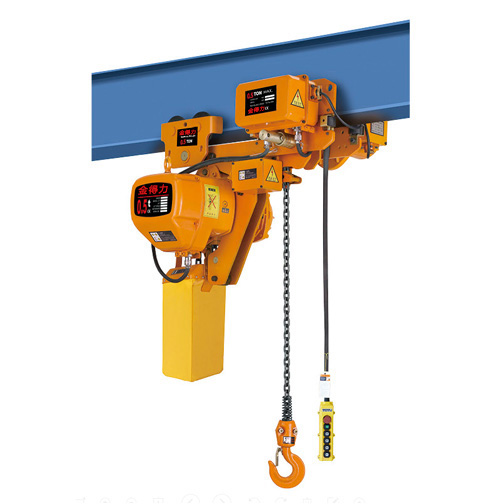

0.5T低凈空 / ELECTRIC CHAIN HOIST
產品特點 / PRODUCT FEATURES
在綿短機體與橫梁軌道間距離上具有獨特的結構，適用于在較低建筑物內使用，尤其適用于臨時搭建的廠房內或者在其內需要擴大有效起升空間的場所。

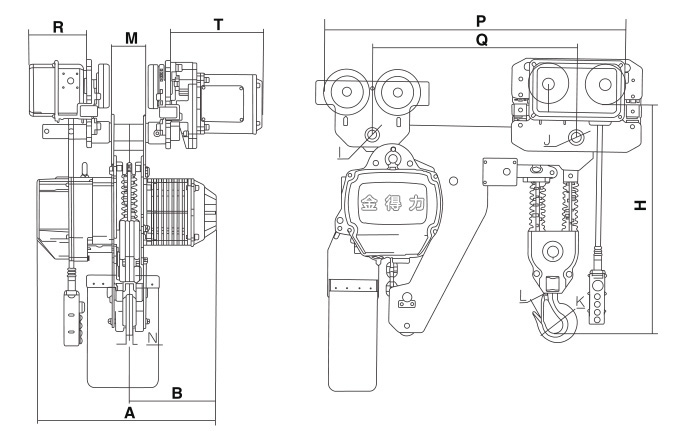

結構圖 / STRUCTURE DIAGRAM
尺寸規格 / SIZE SPECIFICATION
|
Mode 型號 |
H | A | B | P | Q | I | J | R | M | T |
| HHBB0.5-01L | 440 | 460 | 230 | 585 | 400 | Φ27 | Φ31 | 142 | 49 | 231 |
| HHBB01-01L | 480 | 520 | 260 | 630 | 445 | Φ27 | Φ31 | 142 | 56 | 231 |
| HHBB01-02L | 510 | 460 | 230 | 585 | 400 | Φ27 | Φ31 | 142 | 49 | 231 |
| HHBB1.5-01L | 570 | 615 | 295 | 720 | 505 | Φ31 | Φ36 | 142 | 66 | 231 |
| HHBB02-01L | 570 | 520 | 260 | 720 | 505 | Φ31 | Φ36 | 142 | 66 | 231 |
| HHBB02-02L | 535 | 615 | 295 | 665 | 444.5 | Φ31 | Φ36 | 142 | 56 | 231 |
| HHBB2.5-01L | 640 | 615 | 295 | 775 | 526 | Φ36 | Φ43 | 142 | 73 | 231 |
| HHBB03-01L | 640 | 615 | 295 | 775 | 526 | Φ36 | Φ43 | 142 | 73 | 231 |
| HHBB03-02L | 685 | 615 | 295 | 750 | 503 | Φ36 | Φ43 | 142 | 66 | 231 |
| HHBB05-02L | 740 | 615 | 295 | 825 | 541 | Φ43 | Φ54 | 142 | 73 | 231 |
| HHBB7.5-03L | 890 | 615 | 295 | 1041 | 751 | Φ43 | Φ54 | 142 | 77 | 231 |
| HHBB10-04L | 880 | 630 | 315 | 901 | 605 | Φ54 | Φ54 | 142 | 77 | 231 |
| HHBB15-06L | 1060 | 630 | 315 | 1091 | 795 | Φ54 | Φ54 | 142 | 81 | 231 |
